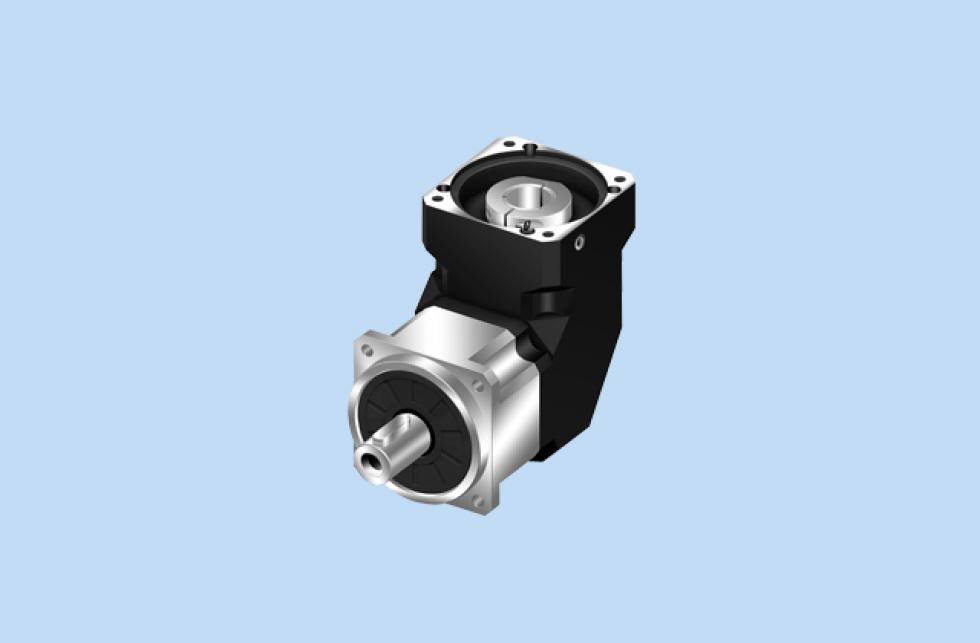

概要

输出额定力矩
T2N : 9 Nm - 2000 Nm
Ratios:
单节 :3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
双节 :15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
*只有ABR042双节提供15,20减速比
低背隙
单节 : ≤2arcmin / ≤4arcmin / ≤6arcmin
双节 : ≤4arcmin / ≤7arcmin / ≤9arcmin
高效率
单节 : ≧ 95%
双节 : ≧ 92%
容易安装
低噪音

尺寸

ABR042 / ABR060 / ABR090 / ABR115 / ABR142 / ABR180 / ABR220

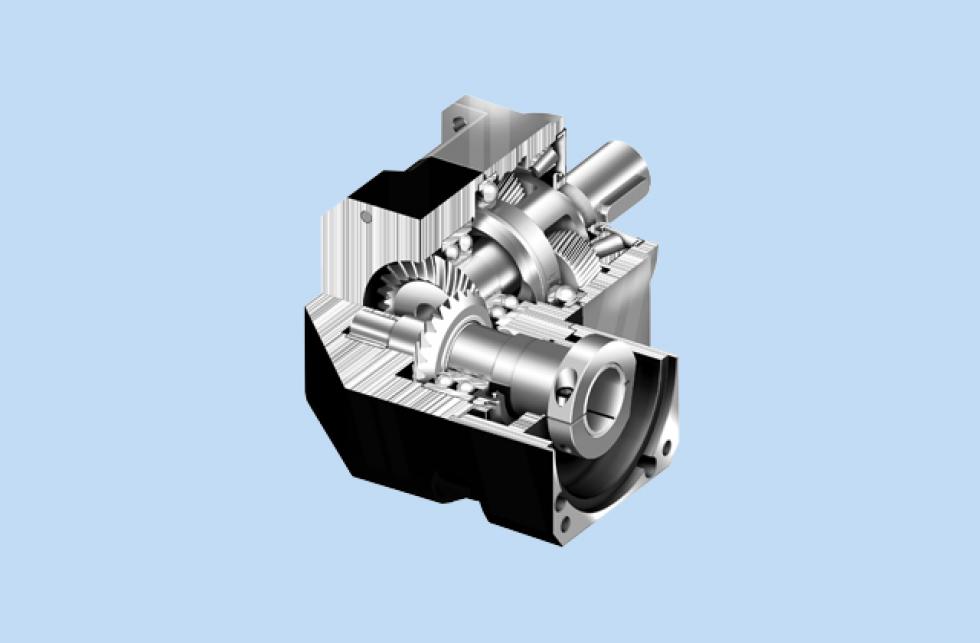

1. 采用蜗线伞齿轮设计，容许输出扭矩高，比直齿伞齿轮高30%以上

2. 高容许输入转速，比直齿伞齿轮高8倍以上

3. 蜗线伞齿轮的啮合齿印，经优化设计，接触齿面负载均一，运转寿命长

4. 蜗线伞齿轮啮合，经优化运动误差分析与严格的制程控管，以确保高精度的运转背隙<=2arcmin)

5. 蜗线伞齿轮的齿轮箱结构，采用高强度轻量化的铝合金设计，具有高刚性等特点

6. 免保养，毋须更换润滑油，运转寿命长

7. 高效率(95%以上)

8. 低噪音(61dB以下)

9. 减速比齐全，共有23种减速比，i = 3,... 200
